防振システム
ノバキューブ（減衰性防振ゴム）
振動や騒音の発生源となる機器を、世界各国の鉄道や建築、産業分野で多数実績のあるゲッツナー社のポリウレタン防振材「Sylomer（シロマー）」を用いて、振動エネルギーを建物に伝えないようにする防振ゴムです。
防振架台のような振動絶縁率は無いですが、機器回転数3000rpm以上の環境下で振動絶縁率80％以上を目指したコスト削減提案製品です。
用途
- 店舗・オフィス用カスタムエアコン、ビル用マルチ空調システム、チリングユニット等のビル設備機器全般。
- 振動源を内蔵する各種ユニット機械への全般。
特長
- 減衰性を持たせたゴムであるため、GHP等で見られる低回転運転時等の共振点における振動伝達を押さえられます。
- 標準ラインナップを準備しているので、機器重量に照らし合わせて、お客様で選定が可能です。
- 標準で塩害仕様まで可能。
仕様
基本仕様
| 基本仕様 | |
|---|---|
| 防振材 | 発泡性ポリウレタン Sylomer（シロマー） |
| 板材 | SUS304 |
| 固有振動数 | 使用環境下によって異なる。 |
| 製品サイズ | 100mm×80mm 厚み39.5mm（無負荷時）、約38mm（負荷時） |

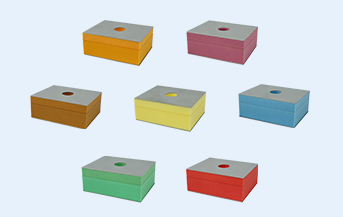

ノバキューブ製品ラインナップと許容荷重
| 名称 | 仕様 | 色 | 許容荷重 （4点使用時） |
許容荷重 （6点使用時） |
許容荷重 （8点使用時） |
|---|---|---|---|---|---|

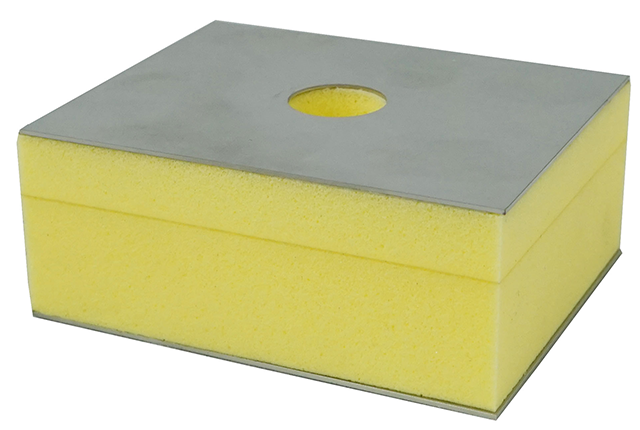

ノバキューブ007
|
7kg防振ゴム | 黄 | 20～28[kg] | 30～42[kg] | 40～56[kg] |

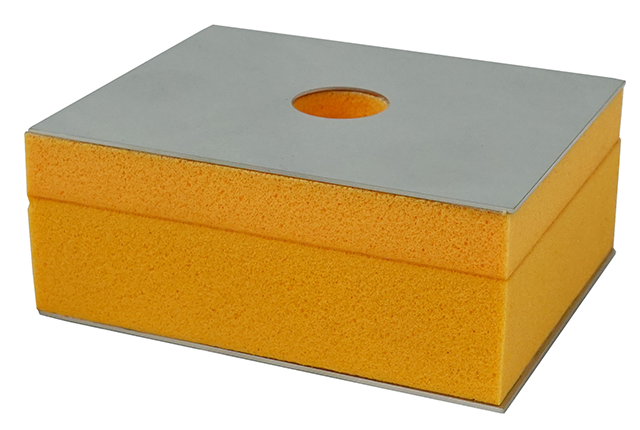

ノバキューブ011
|
11kg防振ゴム | 橙 | 28～44[kg] | 42～66[kg] | 56～88[kg] |

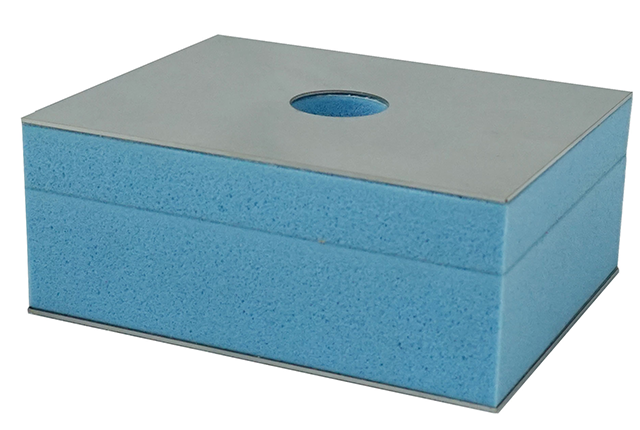

ノバキューブ017
|
17kg防振ゴム | 青 | 44～68[kg] | 66～102[kg] | 88～136[kg] |

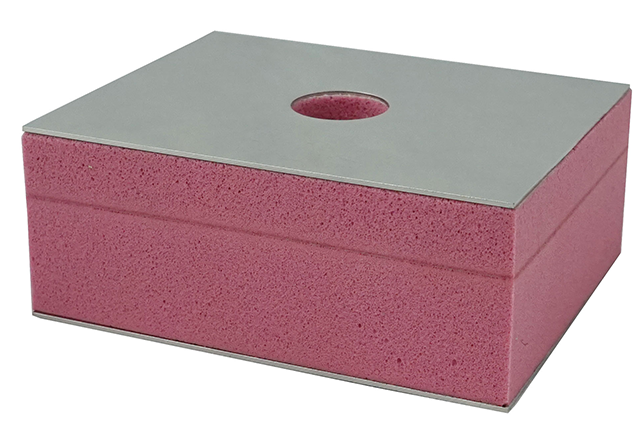

ノバキューブ025
|
25kg防振ゴム | 桃 | 68～100[kg] | 102～150[kg] | 136～200[kg] |

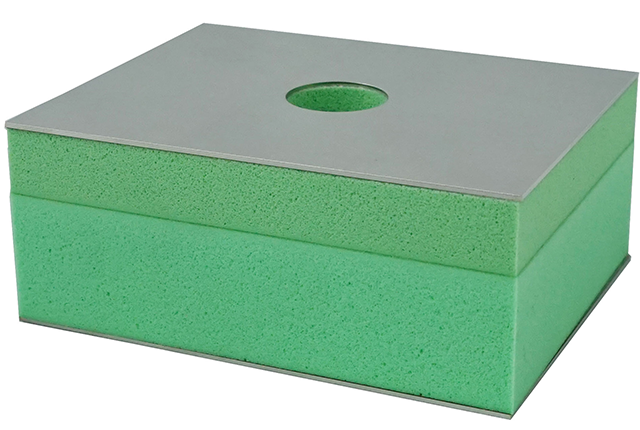

ノバキューブ030
|
30kg防振ゴム | 緑 | 100～120[kg] | 150～180[kg] | 200～240[kg] |

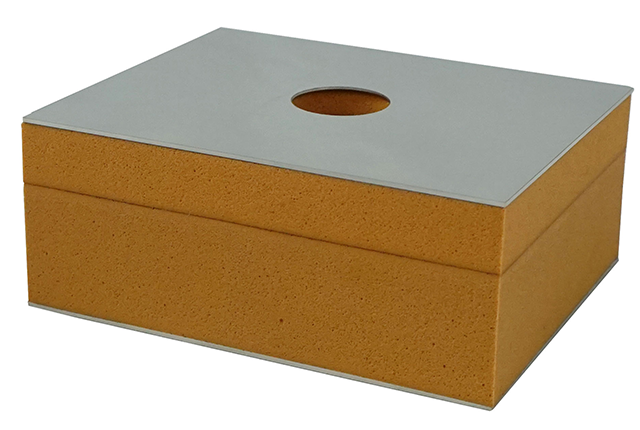

ノバキューブ055
|
55kg防振ゴム | 茶 | 120～220[kg] | 180～330[kg] | 240～440[kg] |

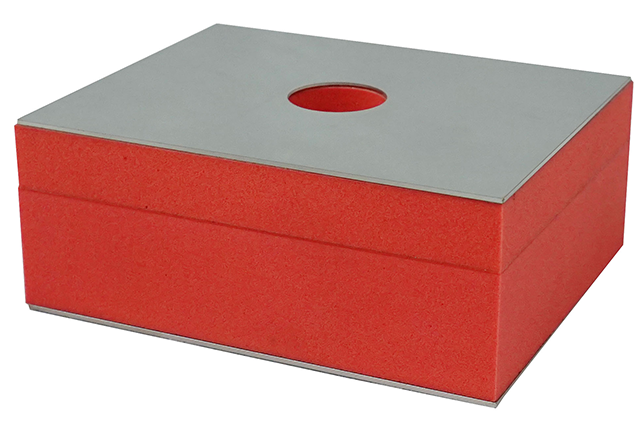

ノバキューブ105
|
105kg防振ゴム | 赤 | 220～420[kg] | 330～630[kg] | 440～840[kg] |
