防振システム
防振架台

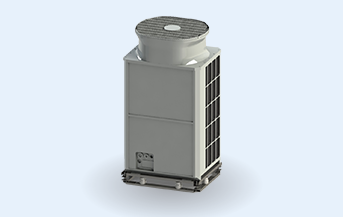

振動や騒音の発生源となる機器を、弊社の技術力を集結させた防振材を用いて架台を組み、振動エネルギーを建物に伝えないようにする架台です。
極めて高い防振性能を発揮するため、圧縮コイルバネを使用し、振動絶縁率99％を目指した製品です。
（機器回転数によっては絶縁率を達成できない場合もあります）
用途
- 店舗・オフィス用カスタムエアコン、ビル用マルチ空調システム、チリングユニット等のビル設備機器全般。
- 振動源を内蔵する各種ユニット機械への全般。
特長
- 独自技術による防振性能。
- 国土交通省監修「建築設備耐震設計・施工指針」に準拠。
- 設計震度2.0Gまで指定可能。
仕様
基本仕様
| バネ型式 | EN-VIA | EN-VIB | |
|---|---|---|---|
| 防振材 | 圧縮コイルバネ＋樹脂ケース | ||
| 固有振動数 | 公称3Hz | 公称4Hz | |
| 形状 | 上下の矩形枠で防振材を挟んだ形状 | ||
| 材質・表面処理 | SS400 溶融亜鉛めっき2種HDZ40 | ||
| 付属ボルト類 | SS400 溶融亜鉛めっき2種HDZ35 | ||
- ※材質や表面処理をはじめ、基本仕様以外の架台も設計・販売しております。
また、特殊条件での設計も致しますので、お気軽にご相談下さい。
